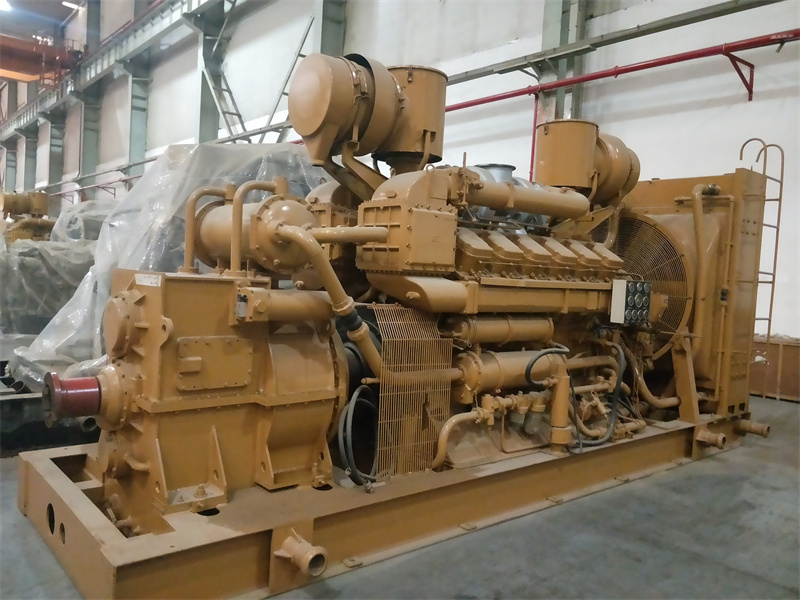

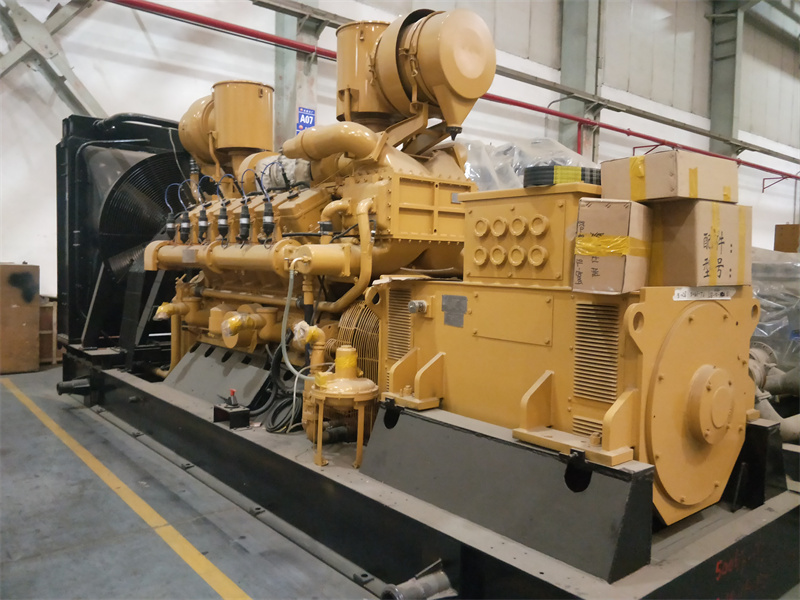

Газовый генератор Jichai G12V190ZLT-2 мощностью 500 кВт

500KW Gas Genset Technical Data / Технические характеристики

Genset Model / Модель газогенератора: 500GF-TK1
Rated Power (kW) / Номинальная мощность: 500
Rated Speed (rpm) / Номинальный оборот: 1000
Rated Voltage (V) / Номинальное напряжение: 480
Rated Frequency (Hz) / Номинальная частота: 60
Power Factor / Мощный фактор: 0.8 (lag)
Power Supply Method / Метод электропитания: Three-phase four-wire / Три фазы, четыре линии
Excitation Method / Метод возбуждения: Brushless / Без щетки
Starting Method / Метод пуска: Electric start 24V DC / Электрический 24В
Cooling Method / Метод охлаждения: Closed water cooling / Закрытое водяное охлаждение
Governor Type / Метод регулятора: Electronic Governor (WOODWARD) / Электрический регулятор (WOODWARD)
Dimensions (mm) / Габаритные размеры: 6200 x 2330 x 27
Weight (kg) / Масса: 13800

Voltage Regulation / Напряжение

• Steady-state regulation / Стабильная степень регулировки: ±2.5%

• Transient regulation / Мгновенная степень регулировки: +22% ~ -18%

• Stabilization time / Время стабилизации: 1.5 s

• Voltage fluctuation / Изменчивость: ≤1.2%

Frequency Regulation / Частота

• Steady-state regulation / Стабильная степень регулировки: 0–5%

• Transient regulation / Мгновенная степень регулировки: ≤ ±15%

• Stabilization time / Время стабилизации: <12 s

• Frequency fluctuation / Изменчивость: ≤2%

Engine Parameters / Двигатель

• Engine Model / Модель двигателя: G12V190ZLDT-2

• Engine Power / Мощность двигателя: 500 kW

• Number and Arrangement of Cylinders / Кол-во и расположение цилиндров: 12, V-type 60°

• Type / Тип: Four-stroke, water-cooled, turbocharged with intercooler, spark-ignited, external mixing / Четырёхтактный, водяное охлаждение, наддув с промежуточным охлаждением, управление степенью горения газа

• Cylinder Diameter / Диаметр цилиндра: 190 mm

• Piston Stroke / Ход поршня: 210 mm

• Compression Ratio / Степень сжатия: 8:1

• Rated Speed / Номинальный оборот: 1000 rpm

• Min. No-load Speed / Мин. стабильные обороты холостого хода: 700 rpm

• Gas Inlet Pressure / Давление топлива: 80–150 kPa

• Heat Consumption Rate / Удельный расход топлива: 11000 kJ/kWh

• Fuel / Топливо: Natural Gas / Природный газ

• Ignition Method / Метод зажигания: Spark Plug / Зажигание свечой

• Lubricating Oil Consumption / Расход масла: ≤1.6 g/kWh

• Lubricating Oil Type / Тип масла: Kunlun KCN 7810/15W40CD, Mobile Pegasus 705

• Oil Tank Capacity / Объем масла: 400 L

• Exhaust Temperature (pre-turbo) / Температура выхлопа (перед турбиной): ≤650°C

• Water Outlet Temperature / Температура воды на выходе: ≤90°C

• Water Inlet Temperature / Температура воды на входе: ≤70°C

• Intercooler Water Inlet Temperature / Темп. входа воды в интеркулере: ≤45°C

• Noise Level / Уровень шума: 123 dB

• Lubrication Method / Метод смазки: Pressure and Splash / Смазка под давлением и распылением

Generator Specifications / Генератор

• Generator Model / Модель генератора: 1FC5

• Efficiency @ Power Factor 0.8 / Эффективность при cosφ 0.8: 94%

• Power @ Power Factor 0.8 / Мощность при cosφ 0.8: 480 kW

• Frequency / Частота: 50 Hz

• Voltage / Напряжение: 400 V

• Connection Method / Метод соединения: Three-phase, four-wire / Трёхфазный и четырёхпроводный

• Protection Class / Класс защиты: IP23

• Insulation Class / Класс изоляции: F

• Excitation Method / Метод возбуждения: Brushless / Безщёточный

• Speed / Обороты: 1000 rpm

• Net Weight / Вес нетто: 8300 kg

Operating Environment / Условия окружающей среды

The genset can operate reliably under the following conditions:

• Ambient Temperature: -35°C to +35°C

• Relative Humidity: ＜90% at 20°C

• Altitude: ≤1000 m

Standard conditions for rated output power:

• Atmospheric Pressure: 100 kPa

• Ambient Temperature: 25°C

• Relative Humidity: 30%

Gas Composition Requirements / Требования к составу газа

Gas requirements:

• Must be processed with equipment that stabilizes pressure and filters gas.

• Fuel gas must be free of water and oil.

• Particulate impurity: ≤5μm

• Dust content: <10 mg/m³

• Gas Inlet Pressure: 80–150 kPa

• Gas Temperature: 10–45°C

• Gas Flow Rate: 132 Nm³/h under standard conditions

Supply Scope / Сфера поставки

Gas engine, alternator, control panel, spare parts, special tools, wooden export packaging, technical documents
Газовый двигатель, генератор, контрольный шкаф, запчасти, специальные инструменты, деревянная упаковка, технические документы

Delivery Time / Срок поставки

60 days after contract takes effect and advance payment is received.
60 дней после вступления контракта в силу и получения аванса.
