2000 кВт газопоршневой агрегат 2 МВт газовый генератор jichai power L20V190ZLT
1. Обзор газогенераторной установки мощностью 2000 кВт

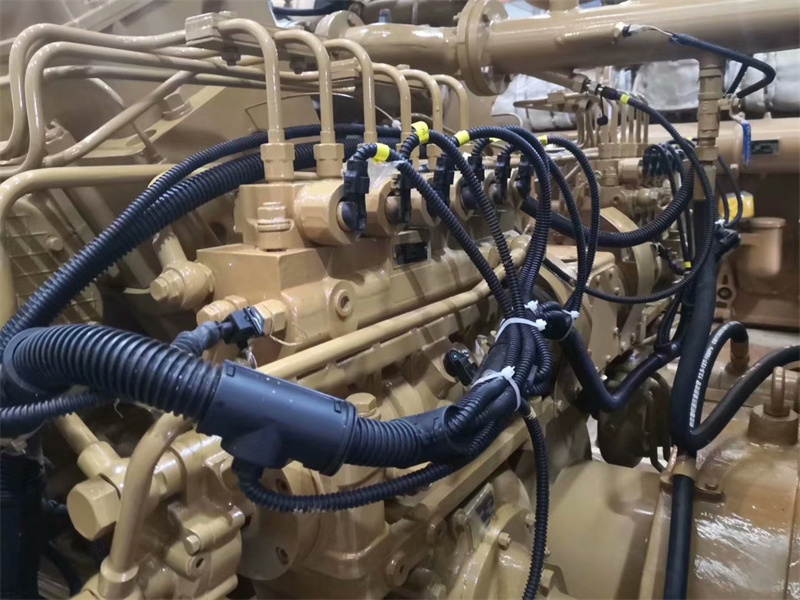

Газогенераторная установка модели 2000GF10-T (2000 кВт) оснащена газовым двигателем модели L20V190ZLT-1. Это 20-цилиндровый V-образный двигатель с внешним смесеобразованием и электрическим управлением, работающий на частоте вращения 1000 об/мин, мощностью 2200 кВт.
Генераторные установки бренда Jichai характеризуются высоким качеством, длительным сроком службы, простотой в эксплуатации, низкими затратами на обслуживание, высокой степенью автоматизации, низкой частотой вращения, низким расходом топлива, невысокими требованиями к качеству газа, устойчивостью к суровым условиям окружающей среды, стабильной работой и малыми колебаниями. Установка подходит как для основного, так и резервного энергоснабжения на промышленных объектах, нефтяных месторождениях, фабриках и базах по разработке ресурсов.
2. Технические характеристики газогенераторной установки 20V190
2.1 Основные технические характеристики генераторной установки
| Параметр | Значение |
|---|---|
| Модель установки | 2000GF9-T |
| Модель двигателя | L20V190ZLT-1 |
| Модель альтернатора | Серия 1FC6 |
| Метод соединения | Гибкое соединение |
| Номинальная частота вращения | 1000 об/мин |
| Номинальная мощность | 2000 кВт / 2500 кВА |
| Номинальное напряжение | 10,5 кВ |
| Номинальная частота | 50 Гц |
| Коэффициент мощности | 0,8 (с отставанием) |
| Регулирование напряжения | AVR |
| Схема подачи | 3 фазы, 4 провода |
| Тип регулятора | Электронный (WOODWARD) |
| Метод управления | Дистанционный и ручной |
| Наддув | Турбонаддув с промежуточным охлаждением |
| Регулировка оборотов | Электронная |
| Запуск | 24В DC электростартер или пневмостартер |
| Охлаждение | Водяное |
| КПД установки | ≥ 40,4% |
| Стабилизация напряжения | < ±2.5% |
| Колебания напряжения | ±0.5% |
| Мгновенное отклонение напряжения | -15% ~ +20% |
| Время восстановления напряжения | 1.5 сек |
| Стабилизация частоты | 0~5% (регулируемая) |
| Колебания частоты | 0.5% |
| Мгновенное отклонение частоты | ±10% |
| Время восстановления частоты | 7 сек |
| Размеры (Д×Ш×В), мм | 8452×2180×2540 |
| Масса (нетто), кг | 25000 |
2.2 Основные технические характеристики двигателя
| Параметр | Значение |
|---|---|
| Модель двигателя | L20V190ZLT-1 |
| Номинальная мощность | 2200 кВт |
| Частота вращения | 1000 об/мин |
| Кол-во цилиндров и компоновка | 20 цилиндров, V-образная компоновка 60° |
| Тип | 4-тактный, водяное охлаждение, турбонаддув с промежуточным охлаждением, предварительное смешивание |
| Тип сгорания | Обеднённая смесь |
| Давление газа | 1~4 бар |
| Удельный расход газа | ≤9000 кДж/кВт·ч |
| Удельный расход масла | ≤1 г/кВт·ч |
| Тип масла | KCN 7805 (содержание серы ≤200 мг/м³), KCN 7810 (≤460 мг/м³) |
| Холостой ход | 700 об/мин |
| Диаметр цилиндра | 190 мм |
| Ход поршня | 255 мм |
| Рабочий объём | 144,6 л |
| Температура выхлопа | ≤620 ºC |
| Направление вращения | Против часовой стрелки (со стороны маховика) |
| Смазка | Комбинированная: давление + разбрызгивание |
| Моторесурс до капремонта | ≥36000 часов |
| Способ запуска | Пневмостартер |
| Расход масла | ≤0.3 г/кВт·ч |
| Уровень шума при номинальной нагрузке | 105 дБ(A) |
Параметры рассчитаны по стандарту ISO (температура 25 °C, давление 100 кПа, влажность 30%). Для условий эксплуатации на месте требуется корректировка.
2.3 Основные технические характеристики альтернатора
| Параметр | Значение |
|---|---|
| Тип | Серия 1FC6 |
| Номинальная мощность | 2000 кВт / 2500 кВА |
| Номинальное напряжение | 10.5 кВ |
| Номинальный ток | 137.45 A |
| Номинальная частота | 50 Гц |
| Коэффициент мощности | 0.8 (с отставанием) |
| Возбуждение | Безщеточное |
| Схема соединения | 3 провода, 4 фазы |
| Кол-во полюсов | 6 |
| Частота вращения | 1000 об/мин |
| Схема соединения | Звезда (Y) |
| Класс изоляции | F |
| Высота над уровнем моря | ≤1000 м |
| Класс защиты | IP23 |
| Охлаждение | Вентиляторное |
| Вентиляция | Самовентиляция |
| Режим возбуждения | AVR |
| Тип и кол-во подшипников | Подшипник качения, 2 шт. |
Основные показатели:
Стабилизация напряжения при одиночной работе: ±1%
Стабилизация при параллельной работе: ±2.5%
Мгновенное отклонение напряжения: -15% ~ +20% от номинального
Перегрузочная способность: 110% мощности — 1 час (в 6-часовом цикле)
Допустимый ток перегрузки: 1.5× номинального, в течение 2 минут
Устойчивость к короткому замыканию: система возбуждения способна обеспечить ток в 3 раза выше номинального в течение 5 секунд (при отсутствии нагрузки)
