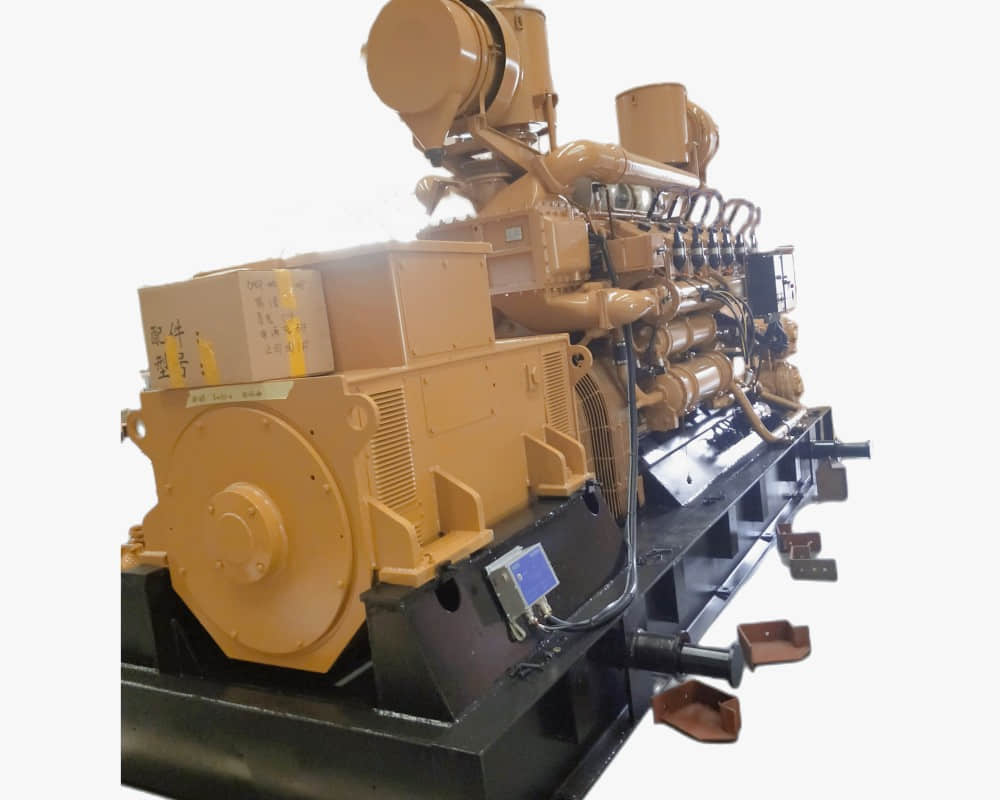

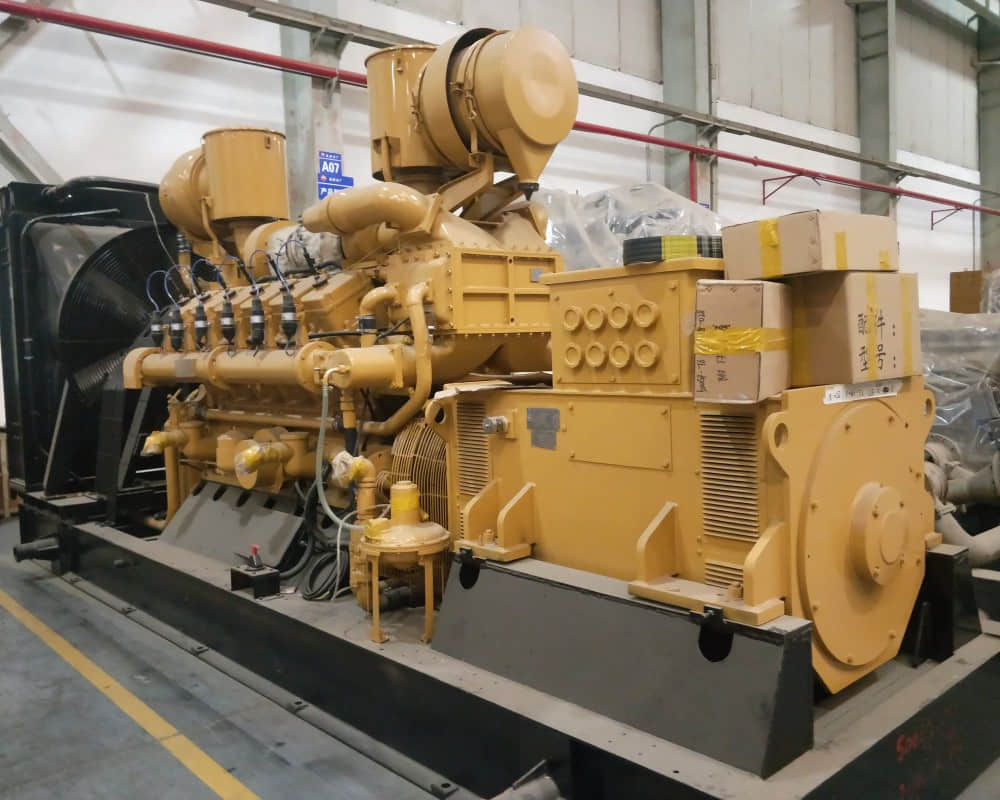

JDEC 190 SERIES G12V190ZDT GAS GENSET

Двигатель – спецификация

• Тип: V-12, 4-тактный (серия 190)

• Диаметр цилиндра: 190 мм

• Ход поршня: 215 мм

• Объем двигателя: 73.15 л

• Наддув: Турбонаддув с промежуточным охлаждением

• Система управления: Электронное управление скоростью

• Номинальная скорость: 1200 об/мин

• Номинальная мощность: 550 кВт

Введение

Газовый двигатель серии 190 разработан нашей компанией для удовлетворения потребностей рынка. Улучшена мощность, экономичность и надежность за счет:

• Внутреннего смешивания топлива

• Увеличенного коэффициента сжатия

• Контроля соотношения топлива и воздуха

• Высокоэнергетического зажигания

Двигатель используется в генераторных установках и в качестве привода для компрессоров, насосов и других промышленных агрегатов.

Основные особенности

Проектирование двигателя

• Разработан: AVL, Австрия

• Принадлежность интеллектуальных прав: JCPC

• Длинный ход поршня, увеличенный объем

• Низкая скорость (1200 об/мин) – повышенная надежность

• Соответствует мировым стандартам производительности

Генератор

• Бесщеточное возбуждение

• АВР

• Высокая степень изоляции и защиты

Система безопасности

• Автостоп при низком давлении масла

• Автостоп при превышении скорости

• Взрывозащищенность

• Датчики температуры и уровня охлаждающей жидкости

• Сигнал тревоги при высокой температуре масла

• Полная электрическая защита

• Аварийное отключение

Тестирование

• Заводские испытания каждого генератора

• Тест производительности

• Тест нагрузки

• Тест синхронизации

• Проверка системы безопасности

Стандартная комплектация

• Полный перечень оборудования

• Ремонтные инструменты

• Запасные части

• Соответствие проектным требованиям

Простая установка и обслуживание

• Общая рама: Опорная конструкция с трехточечным креплением

• Легкий монтаж и демонтаж

• Усиленная рама для транспортировки

Техническая поддержка и сервис

• Круглосуточная техническая поддержка (24/7)

• Быстрая поставка запчастей

• Гарантийное и постгарантийное обслуживание

Технические параметры

1. Основные характеристики двигателя

• Модель: G12V190ZDT1-1

• Номинальная мощность: 550 кВт

• Номинальная скорость: 1200 об/мин

• Конфигурация: 12-цилиндровый, 60° V-образный

• Тип: 4-тактный, жидкостное охлаждение, турбонаддув и промежуточное охлаждение

• Потребление тепла: ≤11386 kJ/кВт•ч

• Расход масла: ≤1.63 г/кВт•ч

• Температура выхлопных газов: ≤680°C

• Система запуска: 24V DC стартер

• Метод смазки: Под давлением, масляный разбрызгиватель

• Температура масла: 90°C

• Охлаждающая жидкость: Принудительное водяное охлаждение

• Производитель: CNPC Jichai Power Co., Ltd

2. Основные характеристики альтернатора

• Модель: 1FC серия (технология Siemens)

• Мощность: 500 кВт

• Напряжение: 400 В

• Частота: 50 Гц

• Фактор мощности: 0.8

• Возбуждение: Бесщеточное

• Класс изоляции: F

• Класс защиты: IP23

• Режим охлаждения: Самовентиляция

• Вес: 2700 кг

3. Габариты и вес

• Вес: 13800 кг

• Размеры (Д×Ш×В): 6200×2330×2778 мм

Комплектация поставки

1. Двигатель и системы

• Газовый двигатель

• Воздушный фильтр

• Турбокомпрессор

• Электрический стартер (24V)

• Основной масляный насос

• Масляные фильтры и охладители

• Радиатор охлаждения

2. Электрооборудование

• Панель управления Run/Auto/Stop

• Взрывозащищенная система защиты

• Генератор (бесщеточный, AVR)

3. Дополнительное оборудование

• Запасные части и инструменты

• Выхлопная система (глушитель, локоть, труба)

• Эластичная муфта

Цена и условия поставки

• Цена (FOB Тяньцзинь): По запросу

• Срок поставки: 2 месяца после подписания контракта

• Срок действия предложения: 1 месяц

Гарантия

• 1 год или 1500 часов работы (что наступит раньше)

Монтаж и ввод в эксплуатацию

• По запросу клиента возможен выезд инженеров на объект

• Клиент покрывает все расходы на транспорт, проживание и страхование специалистов
